2012年04月16日

P6をHDMIで15色表示

うちのP6はマイコンソフトのXRGB-2plusを使って液晶テレビに出力しているのですが、どうも画面が小さい。
よく調べると、どうやらXRGB-2Plusは液晶モニタに正式対応しておらず、映ればもうけもんみたいな話らしいです。
となると現行ディスプレイでP6を使える手段を確保せねば。
とはいえ15KHZのRGB信号を入力できるスキャンコンバータなんて限られてるわけで、民生用では結局XRGBしかないわけです。(よね?)
現行ラインナップでは、DVI出力のXRGB-3かHDMI出力のXRGB-miniかの二択になります。
迷った末、HDMIという甘美な響きにやられて、よせばいいのに、ほぼ初物のXRGB-miniに手を出してしまいました。

XRGB-2Plusの時は、MSX用のRGB21ピンケーブルで映ったのですが、XRGB-miniの方はうんともすんとも言いません。多分XRGB-2PlusはTTLレベルの信号を善きに計らってくれるけれどもminiはそうではないという事でしょう。
とりあえずP6のデジタルRGB信号をアナログRGBに変換するために、定番のRGB信号それぞれに150オームの抵抗を咬ます方法を試してみたのですがまだ映らない。
結局、同期信号線にも抵抗を入れる事で映りました。
ただこれだと、輝度を考慮しない8色しか映らず、mk2以降の15色は映りません。そこを某H氏に突っ込まれて、沸々と無駄な闘志が沸いて来ました。

15色表示をするにはICを使って回路を組む必要があります。
作ってくれる人がいたらそこから買っても良かったのですが、今でもやってるところはなさそうなので、しょうがなく自分で作ります。
回路図は、ネットを漁った限り唯一自分が読めそうだったゆみたろさんの物を使用します。
違う点は
・出力が21ピンなので、ピンアサインの変換が入ってます。(ここここの2つのアダプタの合わせ技です)
・複合同期回路なので、HSYNC,VSYNCを束ねて、500Ωの半固定抵抗を入れている

ところで、私の電子工作スキルはというと、
・ハンダ付けは最低限できる
・ICを使った電子工作の経験なし
・ユニバーサル基板使用経験なし
・回路図に描いてないものの補完ができない(ロジックICには電源いらないと思ってた)
レベルの超初心者です。

そこで、まず入門書を1冊読破するところから始めます。
わかる!電子工作の基本100 [単行本] / 遠藤 敏夫 (著); 秀和システム (刊)
今年年男のオサーンが電子工作の基本を学びます。
「そんな本で大丈夫か?」と言われそうですが、
すいません、読んでて目からウロコ落ちまくりでした。

次に部品の調達です。
CMTケーブルを作った時に、試行錯誤の過程でハンダ付けのやり直しに懲りたので、今回は動作するまでブレッドボードで済ませることにしました。
ロジックICもなかなか必要な部品が揃わず、また作ってる途中であれが足りないこれが足りないと何度も秋葉原に通う羽目になりました。
ケーブルも1本1本はんだ付けするのが億劫だったので、コネクタと圧着工具を買って済ませました。
部品代そのものよりも、部品が揃うまでの過程に金がかかってます。
そんなこんなで2週間ほどかけて試作基板が完成しました。
そのうちちゃんとしたユニバーサル基板とケースに入れて完成させたいです。

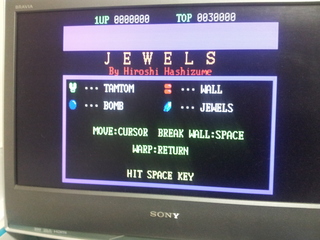

メニュー画面

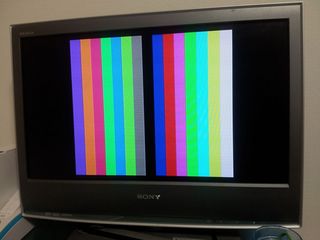

カラーバー
ゲーム画面

これで孫の代までとは言わずとも当面はディスプレイの確保に困ることはなさそうです。
そして「俺、やれば出来る子」という自己満足感に浸るのでありました。

ところで、回路図って需要ありますか?
基本的に上記のリンクの3箇所の回路図をつなげればできるのですが、もし私と同じ初心者で、実体図が欲しいとか言う要望がもしあれば、コメント欄かtwitterで応相談と言うことで。
でも回路図CADとか触ったことないよ。

【追記】
回路図書きました。
次のエントリーをお読みください。
