2012年04月28日

続・P6をHDMIで15色表示(アダプタ回路図つき)

前回の記事で、アダプタの回路図って需要ありますかねという事を書いたら、思いの外反響があったので、今回頑張って回路図を書きました。

PC6001(初代以外)用のRGB15色→アナログRGB21ピン変換アダプタになります。
とりあえずmk2と、mk2SRで動作を確認しました。

とはいえ回路図書いたことないので、まずは回路図CADの選定から入らざるを得ませんでした。
いろいろ試したところ、今回はKICADで行こうと決めました。理由はLinux版があることと、RGB21ピンコネクタがプリセットの部品ライブラリにあったからという安直な理由です。なぜかDIN8ピンコネクタはありませんでした。

そんな感じなので、回路図や記法のの間違いもあるかもしれませんが、暖かくご指摘いただければ幸いです。
21ピン側のGNDですが、XRGB-miniに関しては21番だけつないでれば大丈夫だと思います。
前回も書いた通り、ベースはゆみたろさん作のアダプタですが、ピンアサインが21ピンなのが違うのと、今回西田さんのサイトを参考にして、今までHSYNCとVSYNCをただ束ねただけだった複合同期信号を回路を使って合成するようにしました。

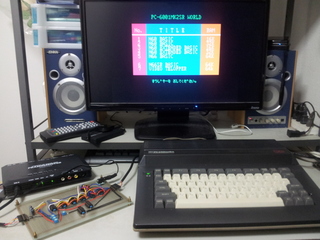

これまで画像が時々プルプルしていたのが解消し、見違えるように安定しました。

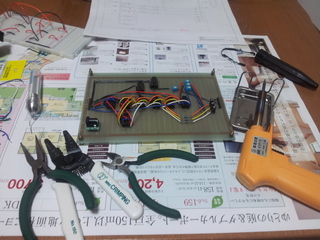

前回ブレッドボートで組んだ回路は、動作が確認できたのでユニバーサル基板に半田付けしました。

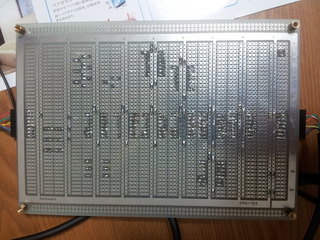

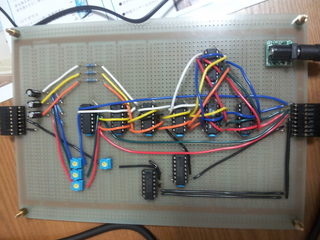

スズメッキ線を使って裏面に配線とか不器用でできないので、基板はICのピンから引き出すパターンのあるもの(これが高い!)を使い、配線は全て部品面に引いています。
IC内部のロジックを使い切ろうとすると、配線が往復してぐちゃぐちゃになるので、冗長でも石を分けて回路の流れが戻らないようにしました。おかげで石が9個になってます。

ICの駆動にDC5Vが必要なので、ACアダプタをつないでます。SRであれば、RFアダプタの電源からとってもいいと思います。

XRGB-miniは買った当初、HDMI→DVIの変換アダプタをかましても、自室のDVIのPC用モニタで映らず焦ったのですが、最近のファームウェアアップデータでDVIモニタとの相性が改善したらしく、私のモニタでも映るようになっていました。
とりあえずP6のディスプレイ関係はひとまず完結です。

連休中はまた別のプロジェクトに取り掛かりたいと思います。
